BZDS(1)隔爆型錐形轉子三相異步電動機(雙速防爆電機)
時間：2024-01-18來源：雙速防爆電機廠家瀏覽次數：1
防爆電機介紹
BZDS1系列隔爆雙速型錐形轉子三相異步電動機為防爆電動葫蘆主起升雙速電動機，主要型號有：BZDS1-0.2/0.8、BZDS1-0.2/1.5、BZDS1-0.4/3.0、BZDS1-0.4/4.5、BZDS1-0.8/7.5、BZDS1-1.5/13KW等，該電機結構形式為子母式大小電機，區別于一機雙速主起升電動機。
防爆電機說明
產品名稱：BZDS(1)雙速隔爆型錐形轉子三相異步電動機
別名別稱：防爆電機/馬達
型號規格：BZDS(1)型
所屬類別：防爆起重電機
產品產地：河南
是否定制：是
是否現貨：部分現貨
生產周期：5~10天
包裝形式：協議包裝形式
供貨范圍：全國
送達方式：自提或物流托運
是否安裝：安裝另議
發貨地區：新鄉長垣

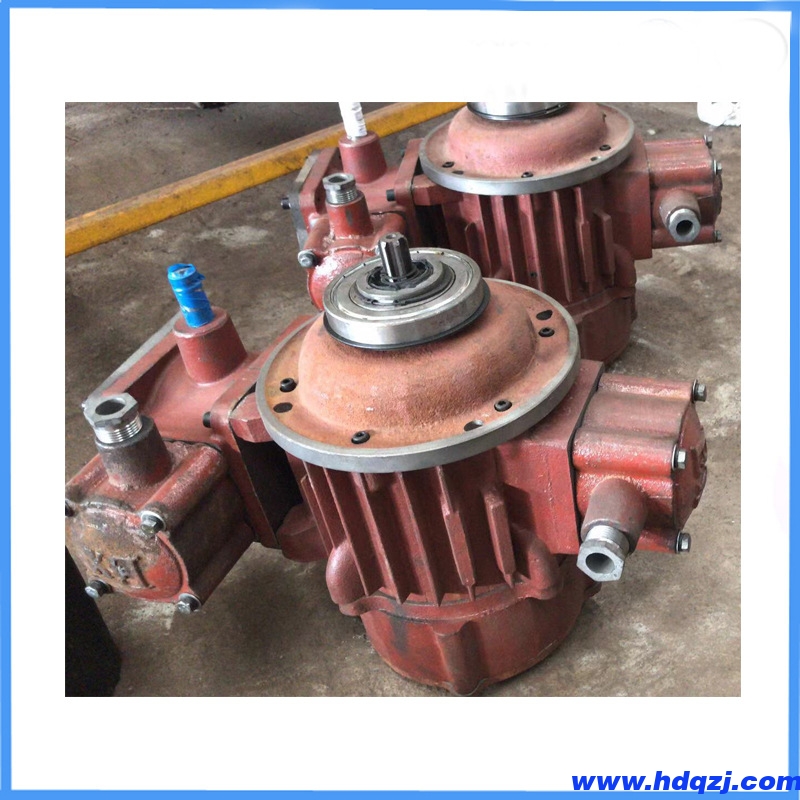

防爆電機圖片
防爆電機參數
BZD系列防爆電動葫蘆主起升雙速電動機圖與外形尺寸圖
BZD系列防爆電動葫蘆主起升雙速電動機外形及安裝尺寸表（單位：mm）
| 型號 主要尺寸 | 功率(KW) | D1 | D2 | D3 | D4 | H | L | L1 | L2 | L3 | d | p |
| BZDS-0.2/0.8 | 0.2/0.8 | Φ169 | Φ220h9 | Φ196 | Φ110 | 447 | 425 | 328 | 65 | 29 | Φ9 | 6D-20dc4x16d9x4dc6 |
| BZDS-0.2/1.5 | 0.2/1.5 | Φ169 | Φ235h9 | Φ205 | Φ110 | 447 | 431 | 334 | 65 | 29 | Φ13 | 6D-20dc4x16d9x4dc6 |
| BZDS-0.4/3.0 | 0.4/3.0 | Φ205 | Φ290h9 | Φ260 | Φ120 | 530 | 510 | 380 | 85 | 45 | Φ13 | 6D-28dc4x23d9x6dc6 |
| BZDS-0.4/4.5 | 0.4/4.5 | Φ205 | Φ320h9 | Φ286 | Φ120 | 522 | 482 | 354 | 85 | 40 | Φ13 | 6D-28dc4x23d9x6dc6 |
| BZDS-0.8/7.5 | 0.8/7.5 | Φ225 | Φ380h9 | Φ340 | Φ160 | 660 | 570 | 441 | 100 | 37 | Φ17 | 10D-35dc4x28d9x4dc6 |
| BZDS-1.5/13 | 1.5/13 | Φ290 | Φ455h9 | Φ415 | Φ200 | Φ17 | 10D-40dc4x32d9x5dc6 |
BZD系列防爆電動葫蘆主起升雙速電動機技術規格參數表
| 參數 型號 | 功率 KW | 轉速 r/min | 額定電流 A | 最大轉矩/ 額定轉矩 | 起動轉矩/ 額定轉矩 | 起動電流 A | 制動力矩 N.m | 配套葫蘆 T | 速比 |
| BZDS1-0.2/0.8 | 0.2/0.8 | 159/1380 | 0.72/2.4 | 2.0/2.5 | 2.0/2.5 | 4/13 | 1.96/10.78 | 0.5 | 8.7 |
| BZDS1-0.2/1.5 | 0.2/1.5 | 159/1380 | 0.72/4.3 | 2.0/2.5 | 2.0/2.5 | 4/24 | 1.96/19.6 | 1 | 8.7 |
| BZDS1-0.4/3.0 | 0.4/3.0 | 127/1380 | 1.25/7.6 | 2.0/2.7 | 2.0/2.7 | 7/42 | 4.9/42.14 | 2 | 10.9 |
| BZDS1-0.4/4.5 | 0.4/4.5 | 127/1380 | 1.25/11 | 2.0/2.7 | 2.0/2.7 | 7/60 | 4.9/62.72 | 3 | 10.9 |
| BZDS1-0.8/7.5 | 0.8/7.5 | 135/1400 | 2.4/18 | 2.5/3.0 | 2.5/3.0 | 13/100 | 10.78/98 | 5 | 10.2 |
| BZDS1-1.5/13 | 1.5/13 | 140/1400 | 4.3/30 | 2.5/3.0 | 2.5/3.0 | 24/165 | 19.6/184.2 | 10 | 10 |
錐形防爆電機技術參數表
| 項目 型號 | 額定功率(KW) | 額定電流(A) | 額定轉速 (r/min) | 起動轉矩 額定轉矩 | 起動電流(A) | 效率 (%) | 功率因素 (cosΦ) | 轉動慣量 | 制動力矩 (N.m) | ||||||
| 660V | 1140V | 380/660 | 660/1140 | 660V | 1140V | 380/660 | 660/1140 | ||||||||
| BZDY12-4 | 0.4 | 0.72 | 0.42 | 1.25/0.72 | 0.72/0.42 | 1380 | 2.0 | 4 | 2.4 | 7.0/4 | 4/2.4 | 0.67 | 0.73 | 0.017 | 1.43 |
| BZDY21-4小盤 | 0.8 | 1.4 | 0.8 | 2.4/1.4 | 1.4/0.8 | 1380 | 2.5 | 7.6 | 4.3 | 13/7.6 | 7.6/4.3 | 0.70 | 0.72 | 0.036 | 8.036 |
| BZDY21-4大盤 | |||||||||||||||
| BZDY22-4小盤 | 1.5 | 2.5 | 1.43 | 4.3/2.5 | 2.5/1.43 | 1380 | 2.5 | 14 | 8 | 24.0/14 | 14/8 | 0.72 | 0.74 | 0.036 | 8.036 |
| BZDY22-4大盤 | |||||||||||||||
| BZDY31-4小盤 | 3.0 | 4.4 | 2.53 | 7.6/4.4 | 4.4/2.53 | 1380 | 2.7 | 24.3 | 14 | 42/24.3 | 24.3/14 | 0.79 | 0.85 | 0.019 | 42.10 |
| BZDY31-4大盤 | |||||||||||||||
| BZDYS21-4/8小盤 | 0.4/0.2 | 2.7/1.6 | 1380/680 | 2.3/2.2 | 13/8 | 0.53/0.43 | 0.32/0.4 | 0.27 | 1.5/1.0 | ||||||
| BZDYS21-4/8大盤 | |||||||||||||||
| BZDYS22-4/8小盤 | 0.8/0.4 | 1.4/0.7 | 1380/690 | 2.6/1.7 | 10/3 | 0.56/0.41 | 0.32/0.38 | 0.055 | 8/3 | ||||||
| BZDYS22-4/8大盤 | |||||||||||||||
| BZDYS31-4/8小盤 | 1.5/0.75 | 2.5/1.3 | 1380/690 | 2.6/1.7 | 18/6 | 0.69/0.54 | 0.69/0.53 | 0.104 | 10/8 | ||||||
| BZDYS31-4/8大盤 | |||||||||||||||
| BZDYS32-4/8小盤 | 3.0/1.0 | 4.4/2 | 1380/690 | 2.8/1.8 | 30/9 | 0.68/0.58 | 0.81/0.58 | 0.208 | 19/14 | ||||||
| BZDYS32-4/8大盤 | |||||||||||||||
| BZD21-4 | 0.8 | 1.4 | 0.8 | 2.4/1.4 | 1.4/0.8 | 1380 | 2.5 | 7.6 | 4.3 | 13/7.6 | 7.6/4.3 | 0.70 | 0.72 | 0.030 | 11.0 |
| BZD22-4 | 1.5 | 2.5 | 1.43 | 4.3/1.5 | 1.5/1.43 | 1380 | 2.5 | 14 | 8 | 24/14 | 14/8 | 0.72 | 0.74 | 0.045 | 19.6 |
| BZD31-4 | 3.0 | 4.4 | 2.53 | 7.6/4.4 | 4.4/2.53 | 1380 | 2.7 | 24.3 | 14 | 42/24.3 | 24.3/14 | 0.78 | 0.77 | 0.130 | 42.14 |
| BZD32-4 | 4.5 | 6.4 | 3.7 | 11/6.4 | 6.4/3.7 | 1380 | 2.7 | 35 | 20.0 | 60.0/35 | 35/20.0 | 0.78 | 0.80 | 0.160 | 62.72 |
| BZD41-4 | 7.5 | 10.4 | 6 | 18.0/10.4 | 10.4/6 | 1380 | 3.0 | 58 | 33.1 | 100/58 | 58/33.1 | 0.79 | 0.80 | 0.390 | 98.0 |
| BZD51-4 | 13 | 17.3 | 10 | 30.0/17.3 | 17.3/10 | 1380 | 3.0 | 95 | 55 | 165/95 | 95/55 | 0.80 | 0.82 | 0.700 | 184.4 |
| BZD52-4 | 18.5 | 24.3 | 14 | 41.7/24.3 | 24.3/14 | 1380 | 3.0 | 133 | 76.1 | 229/133 | 133/76.1 | 0.82 | 0.82 | 1.120 | 225.4 |
| BZD62-6 | 18.5 | 27 | 15.3 | 46.7/27 | 27/15.3 | 930 | 3.2 | 162 | 92 | 295/176 | 176/97 | 0.85 | 0.86 | 1.8 | 390 |
防爆電機廠家
BZDS1系列隔爆雙速型錐形轉子三相異步電動機生產廠家還提供防爆單速/雙速電動葫蘆主起升電機、防爆電動葫蘆運行電機、防爆單雙梁橋式門式起重機防爆電動機、防爆電動環鏈葫蘆主起升電動機和防爆運行電動機以及其他防爆起重機械設備配套使用的防爆電動機產品整機與防爆電動機配件。更多防爆電機生產制造廠家、貨源產地、型號規格、技術參數、防護/防爆等級、轉速、功率、產品特性、結構圖紙、安裝尺寸、出廠價格以及常見問題故障、使用環境與產品選型配套等請聯系客服咨詢。
-
